Wärmelecks und Undichtigkeiten erkennen

Presseinformation 06/2021
Stuttgart, 02. Februar 2021

Thermografie und Blower-Door-Test spüren energetische Schwachstellen an Gebäuden auf

Zukunft Altbau: So können Hauseigentümer Heizkosten sparen

Viele Häuser haben einen zu hohen Wärmebedarf. Gründe sind undichte Fenster und Türen sowie schlecht gedämmte Wände. Sichtbar werden die Schwachstellen am Haus nur selten – außer mit Thermografieaufnahmen. Die bunten Wärmebilder geben Hauseigentümern Hinweise zum energetischen Zustand des Hauses und können ein erster Schritt auf dem Weg zu einer Sanierung sein. Darauf weist das vom Umweltministerium Baden-Württemberg geförderte Informationsprogramm Zukunft Altbau hin. Weitere Informationen zu Wärmeverlusten liefert ein Blower-Door-Test. Hier wird die Luftdichtheit der Gebäudehülle gemessen. So lassen sich auch mögliche Mängel nach einer Sanierung feststellen – beim Einbau einer Lüftungsanlage ist der Test sogar Pflicht. Wichtig ist, nur geschultes Fachpersonal mit den Maßnahmen zu betrauen.

Neutrale Informationen gibt es auch kostenfrei am Beratungstelefon von Zukunft Altbau unter 08000 12 33 33 (Montag bis Freitag von 9 bis 13 Uhr) oder per E-Mail an beratungstelefon(at)zukunftaltbau.de.

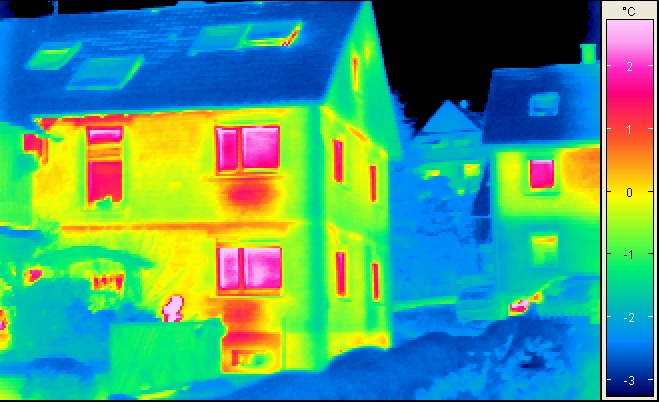

Eine Thermografieaufnahme kann ein erster Schritt auf dem Weg zu einer energetischen Sanierung sein. Sie zeigt die Schwachstellen einer Immobilie und verdeutlicht Hauseigentümerinnen und Hauseigentümern den Handlungsbedarf. Die Aufnahmen der Gebäudehülle mit einer Wärmebildkamera werden entweder von außen oder von innen erstellt. Die Fotos visualisieren in verschiedenen Farben die Oberflächentemperaturen von Bauteilen des Gebäudes. Ein häufig genutztes Farbspektrum ist das von Rot über Gelb und Grün bis Blau. Bei der Außenthermografie erscheinen die Stellen des Hauses gelb bis rot, an denen viel Wärme aus dem Inneren entweicht. Wo das Bild blau oder grün gefärbt ist, ist die Oberfläche kälter und es dringt weniger Wärme nach außen.

Die Innenthermografie funktioniert auf die gleiche Weise, die Farben müssen jedoch umgekehrt gedeutet werden: Rot entspricht warmen – und damit gedämmten – Stellen im Inneren des Hauses. Grün und Blau hingegen zeigen, wo der Raum durch Wärmelecks auskühlt und Sanierungsbedarf oder sogar Schimmelrisiko besteht.

Was Hauseigentümer bei der Thermografie beachten sollten

Um sinnvolle  Ergebnisse zu erzielen und sie auch korrekt zu interpretieren, gilt es bei der Thermografie viel zu beachten. „So sollten die Aufnahmen an kühlen Wintertagen entstehen“, sagt Dieter Bindel vom Gebäudeenergieberaterverband GIH. „Dann sind die Temperaturunterschiede zwischen dem Inneren des Hauses und der äußeren Umgebung groß genug.“ Grundsätzlich gilt: Wärmer als fünf Grad Celsius im Freien sollte es zum Zeitpunkt der Aufnahmen nicht sein. Die Innenräume des Gebäudes müssen beheizt werden. Hauseigentümer sollten bereits 24 Stunden vor der Thermografie alle Heizkörper aufdrehen, die Nachtsenkung abschalten und die Raumluft auf einem konstanten Niveau von 20 bis 22 Grad Celsius halten. Die besten Wärmebilder entstehen bei Dunkelheit. Experten führen Thermografie-Termine deshalb meist am Morgen vor 8 Uhr oder in den Abendstunden zwischen 18 und 22 Uhr durch.

Am Tag der Thermografie dürfen Rollläden nicht heruntergelassen werden, Türen müssen geschlossen bleiben. Und es gilt eine Regel, die an jedem anderen Tag tunlichst zu vermeiden ist: Nicht Lüften! „Normalerweise verhilft das mehrmalige tägliche Querlüften zu einem gesunden Wohnklima und zur Vermeidung von Schimmelbildung“, so Bindel. „Doch durch Lüften strömt Wärme nach außen und erwärmt die Fassade. Auf den Wärmebildern erscheint diese dann rot, auch wenn hier kein Wärmeleck besteht.“ Denselben Effekt haben Sonnenstrahlen. Nach sonnigen Wintertagen sollte deshalb abends keine Thermografie stattfinden. Auch feuchte oder metallische Flächen können von der Kamera fehlinterpretiert werden. Wichtig ist deshalb, dass es trocken ist und weder regnet noch schneit.

Die Kosten von Thermografieaufnahmen für herkömmliche Einfamilienhäuser liegen bei rund 400 bis 600 Euro. Vorsicht gilt bei Billigangeboten, die mit rund 100 Euro für die Aufnahmen locken. Von Wärmebildern in Eigenregie ist ebenfalls abzuraten. Sie können zwar für die eine oder andere Erkenntnis sorgen. Doch: „Die Fehleranfälligkeit bei einer Thermografie ist hoch und auch finanziell lohnt sich die Do-it-yourself-Thermografie nicht. Allein eine eigene geeignete Kamera kostet ein Vielfaches der Aufnahmen“, so Frank Hettler von Zukunft Altbau. Auch für die anschließenden Handlungsempfehlungen sollten Fachleute zu Rate gezogen werden. Denn dazu braucht es Fachkenntnisse etwa in Bauphysik und Baukonstruktion. Welche Sanierungsmaßnahmen in welcher Reihenfolge sinnvoll sind, können Gebäudeenergieberater nach einer ganzheitlichen Analyse am besten beurteilen. Der Bund fördert die Beratung finanziell.

Thermographie und Blower-Door-Test als Qualitätskontrolle nach der Sanierung

Ein weiteres Instrument zur Identifizierung von Wärmeverlusten ist der Blower-Door-Test. Er kann Undichtigkeiten bzw. Luftlöcher, etwa an Fenstern, Türen sowie am Übergang von Dach zu Wand erkennen. Auch Steckdosen können undichte Stellen darstellen. Der Luftdichtheitstest läuft folgendermaßen ab: In einem offenen Fenster oder der offenen Haustür baut das Fachpersonal einen Ventilator mit Messtechnik ein und dichtet rundherum die Öffnung ab. Alle anderen Öffnungen nach außen müssen geschlossen sein. Wird der Ventilator nun angeschaltet, entsteht je nach Einstellung ein Unter- oder Überdruck, indem Luft aus dem Haus hinaus beziehungsweise hinein befördert wird. Wichtig ist es, den Blower-Door-Test immer mit beiden Luftrichtungen durchzuführen, um verschiedene Arten von Undichtigkeiten aufzudecken.

Entscheidend ist, wie viel Luft jeweils durch den Ventilator gefördert werden muss, um die Druckdifferenz zwischen Innen und Außen aufrecht zu halten. Es gilt: Je mehr Luftmenge für die Aufrechterhaltung des Druckunterschieds nötig ist, desto mehr Luft geht durch Lecks in der Gebäudehülle verloren. Der Test gibt also an, wie undicht das Gebäude ist. Besteht das Gebäude den Test nicht, muss nachgebessert werden.

Lassen Hauseigentümer eine Lüftungsanlage einbauen, ist die Messung sogar Pflicht. Denn Undichtigkeiten können die Funktion der raumlufttechnischen Anlage, beispielsweise die Wärmerückgewinnung, erheblich beeinträchtigen. Viele Förderstellen fordern den Test zudem für eine Bewilligung von Geldern. Im Schnitt kostet die Luftdichtheitsmessung für ein kleines Gebäude rund 300 bis 500 Euro.

Thermografie zeigt beim Blower-Door-Test, wo die undichten Stellen sind

Messen die Fachleute mit dem Blower-Door-Test undichte Stellen, kann die Thermografie unterstützend zum Einsatz kommen. Der Luftdichtheitstest zeigt nämlich nur, ob es undichte Stellen gibt, aber nicht, wo sie genau sind. Mit einer Wärmebildkamera sind sie dagegen schnell identifiziert und die Fehlstellen können bestenfalls direkt repariert werden.

Aktuelle Informationen zur energetischen Sanierung von Wohnhäusern gibt es auch auf www.zukunftaltbau.de oder www.facebook.com/ZukunftAltbau.

Zukunft Altbau informiert Wohnungs- und Gebäudeeigentümer neutral über den Nutzen einer energetischen Sanierung und wirbt dabei für eine qualifizierte und ganzheitliche Gebäudeenergieberatung. Das vom Ministerium für Umwelt, Klima und Energiewirtschaft Baden-Württemberg geförderte Informationsprogramm berät gewerkeneutral, fachübergreifend und kostenfrei. Zukunft Altbau hat seinen Sitz in Stuttgart und wird von der KEA Klimaschutz- und Energieagentur Baden-Württemberg umgesetzt.
